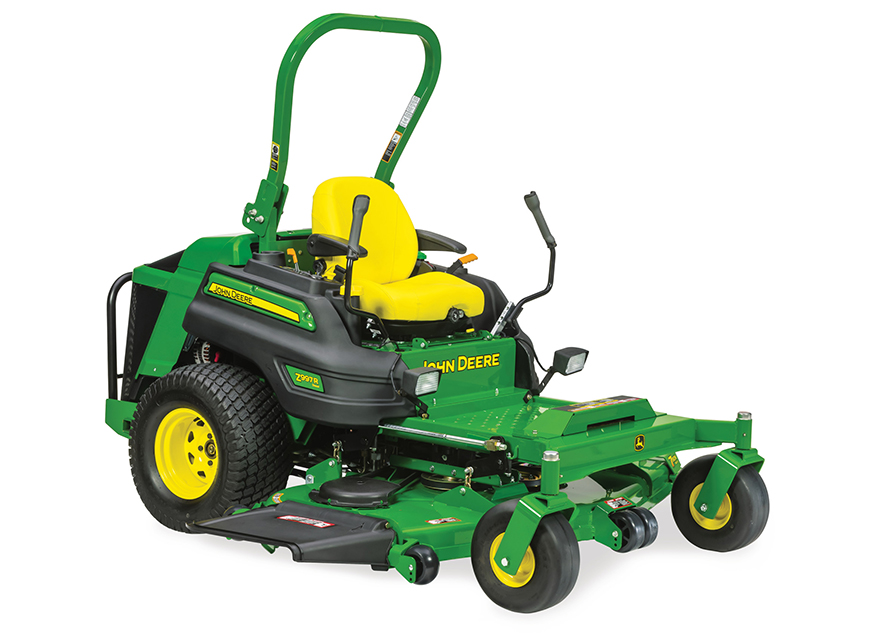

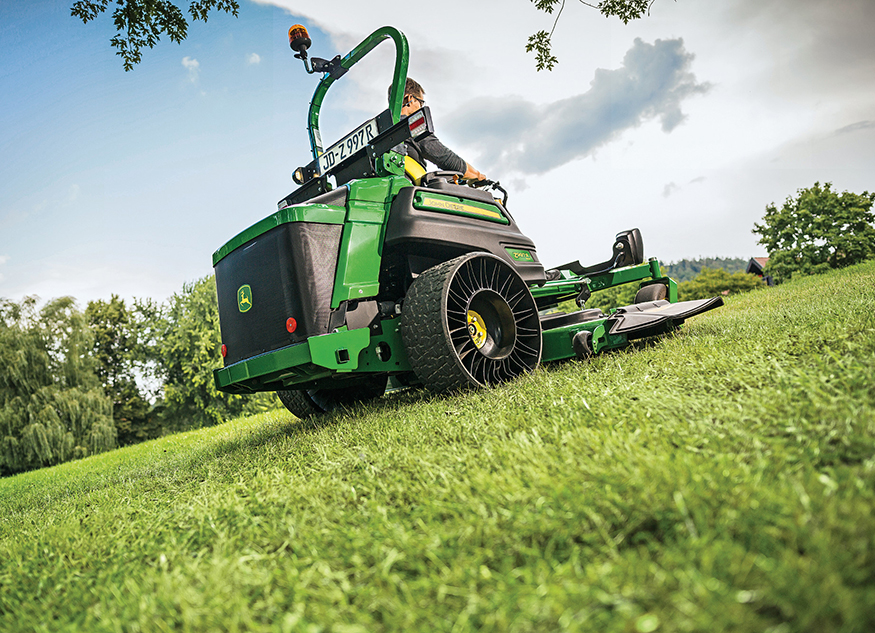

Z997R so 72-in. (183-cm) žacou jednotkou s bočným vyhadzovaním

Vlastnosti rámu sú nasledujúce:

• Vysoko odolný hrubostenný oceľový profil pre silu a odolnosť
• Liatinový rám, ktorý znesie otrasy a namáhanie počas práce
• Široký otvorený prístup pre údržbu a čistenie

Liatinový zadný nárazník poskytuje zvýšenú ochranu

Liatinový zadný nárazník

Stroj je vybavený liatinovým zadným nárazníkom, ktorý slúži na ochranu zozadu. Pridáva tiež hmotnosť, aby stroj poskytoval vynikajúci výkon na svahu.

Na zadný nárazník je možné pridať ťažné zariadenie. Kosačky ZTrak™ Z997R môžu ťahať až 181 kg.

Ochranná štruktúra Roll-Gard™ pre bezpečnosť obsluhy

ROPS vo vzpriamenej polohe

ROPS v zloženej polohe

Sklopná ochranná konštrukcia chrániaca pri prevrátení (ROPS) a bezpečnostný pás sú štandardnou výbavou na ochranu obsluhy v prípade prevrátenia stroja. Štruktúra ROPS spĺňa normu 1928.51 USA pre bezpečnosť a ochranu zdravia pri práci (OSHA). Stiahnuteľné bezpečnostné pásy sú pre obsluhu ľahko dostupné, na použitie pri obsluhe stroja so systémom ROPS vo vzpriamenej polohe.

ROPS je skladací, aby umožnil kosenie napríklad pod stromami alebo kríkmi:

• Ak ho chcete zložiť, vyberte dva kolíky a otočte hornou časťou ROPS.
• Nastavenie je možné vykonať zo sedadla vodiča.
• ROPS musí byť vo vzpriamenej a zaistenej polohe, ak sa nevyžaduje nízka výška stroja; pri prevádzke zariadenia s ROPS vo zvislej polohe sa odporúča použitie bezpečnostných pásov.

Skladací ROPS je k dátumu výroby certifikovaný podľa nasledovného:

• USA OSHA: 1928,51 pre Severnú Ameriku a certifikácia pre celosvetový predaj pod OSHA.
• EN-ISO 5395 (ISO2199)

Zariadenie stabilizátora ROPS

ROPS stabilizačné zariadenie

Stabilizátory znižujú množstvo pohybu a hluku v ROPS.

Hnacie kolesá

Pneumatiky s trávnikovým vzorom

Model Z997R je dodávaný s pneumatikami na trávnik s priemerom 26x12-12 4 PR, so štvorhranným ramenom.

Kopírovacie kolesá

Kopírovacie kolesá

Ploché predné kolesá s hladkým dizajnom s rozmermi 15x6-6 poskytujú vynikajúcu odolnosť, flotáciu a schopnosť prekonávať obrubníky.

Široký rozostup kolies zvyšuje možnosti kosenia na svahu.

Trojvalcový dieselový motor

Pohodlný prístup k motoru

Z997R je poháňaný 3-valcovým dieselovým motorom chladeným kvapalinou s menovitým výkonom 28,6 hp (21 kW). Vyznačuje sa nízkou úrovňou hluku, vynikajúcou spotrebou paliva a vysokou rezervou krútiaceho momentu, ktorá poskytuje dostatok sily a výkonu.

Na kosenie krátkej trávy na kratšiu umožňuje voliteľná vložka tunela nastaviť priemer tunela, aby sa zvýšil prietok vzduchu, ktorý je potrebný na urýchlenie malých odrezkov trávy. Táto súprava tiež uzatvára medzeru medzi žacou lištou a tunelom. Funkcia čistenia dna tunela nie je použitím súpravy obmedzená.

Hlavné vlastnosti motora:

• Ekonomická konštrukcia zabudovaného bloku valcov poskytuje dobré chladenie a dlhú životnosť.
• Konštrukcia chladená kvapalinou poskytuje konzistentnejšie prevádzkové teploty ako vzduchom chladená.
• Poskytuje sa priame vstrekovanie paliva.
  • Pre efektívnejšie spaľovanie vstrekuje palivo priamo na piesty
  • Vyvíja viac konských síl na liter paliva
  • Zlepšuje štartovanie
• Piesty z hliníkovej zliatiny so vstavanými oceľovými vzperami sú ľahké, aby sa znížilo zaťaženie ložísk ojnice a poskytovali dobré charakteristiky prenosu tepla.
  • Konštrukcia umožňuje prísnejšie tolerancie a neutralizuje expanziu piestu, čím sa znižuje vyfúknutie paliva a hluk z piestovej klapky
  • Vyššie horné krúžky na pieste a tenšie tesnenie hlavy výrazne znižujú objem nespáleného odpadu a zvyšujú účinnosť spaľovania.
• Ozubené kolesá a hnacie ozubenie vstrekovačov využívajú skrutkové prevody, ktoré pomáhajú znižovať hluk motora.
  • Zuby ozubenia majú novo navrhnutý profil „roll-off“, ktorý takmer nespôsobuje žiadny hluk ani vôľu.
• K dispozícii je palivový filter s vymeniteľným prvkom.
• Plnotlakové sacie potrubie zaisťuje rýchly štart pri teplotách až do -18 ° C.
• Palivový systém s automatickým odvzdušňovaním poskytuje ďalšie pohodlie.
  • Ak sa minie palivo, nie je potrebné systém naplniť; systém samočinne naplní vstrekovacie čerpadlo, potrubia a vstrekovače, čím zabezpečí rýchle využitie paliva.
• Štartovanie a vypínanie motora kľúčom eliminuje gombík na vypínanie prívodu paliva; elektrický solenoid vypne prívod paliva ihneď po vypnutí kľúča.
• Priehľadná nádrž na chladiacu kvapalinu umožňuje obsluhe kontrolovať hladinu chladiacej kvapaliny bez odstránenia uzáveru chladiča.
• Uzatvorená komora chladiča udržuje odpadky a úlomky mimo kapoty.
• Súčasťou motora je dvojzložkový suchý čistič vzduchu s bezpečnostným prvkom a s indikátorom zanesenia.
  • Konštrukcia s dvoma zložkami pre vyššiu ochranu motora
  • Jednoduchá údržba
  • Úplne utesnené pre efektívne čistenie, 90 až 95 percent nečistôt vypustených predtým, ako dosiahnu papierový prvok
  • Sekundárny bezpečnostný prvok pre dodatočné filtrovanie
  • Indikátor obmedzenia prietoku vzduchu, ktorý informuje obsluhu o tom, kedy je potrebné vykonať údržbu filtra
• Plnotlakové mazanie s plnoprietokovým filtrom predlžuje životnosť motora.
  • Opotrebenie motora sa znížilo zabezpečením správneho mazania, a to aj pri prevádzke na svahu alebo na nerovnom teréne
  • Olejový filter pomáha udržiavať olej čistý a zvyšuje tak životnosť motora
• Automobilový alternátor (75 A) poskytuje batérii dostatok energie.
• Krytý chladič a ventilátor namontovaný vzadu udržujú hluk od obsluhy a ľahko sa udržiavajú.
• Izolované uloženie motora znižuje vibrácie motora na pracovisku obsluhy pre pohodlnejšiu prevádzku.

Vzduchové filtre čistia vzduch pre predĺženú životnosť motora

Vzduchový filter

Dieselová kosačka ZTrak™ Z997R je vybavená vzduchovým filtrom s dvoma prvkami, ktorý je v plechovej nádobe a je ľahko prístupný zozadu stroja bez použitia nástrojov.

• Filtračný systém nasáva čistý vzduch zhora z motora a následne odfiltruje prach, ktorý môže časom poškodiť motor.
• Filtre sa dajú v prípade potreby ľahko vymeniť.
• Predčistič poskytuje dodatočnú ochranu pred znečistením v prašnom a špinavom prostredí.

Palivová nádrž s kapacitou 45,4 litra umožní obsluhe kosiť celý deň bez potreby tankovať

Palivová nádrž a ukazovateľ paliva

Zátka dieselovej nádrže na palivo

Kosačka Z997R Diesel ZTrak™ je vybavená palivovou nádržou, ktorá poskytuje:

• 45,4 l kapacita umožňuje obsluhe kosiť celý deň bez potreby doplňovania paliva.
• Veľké plniace hrdlo uľahčuje tankovanie.
• K dispozícii je štandardný ukazovateľ paliva.
• Odtok paliva z plniaceho hrdla poskytuje vyššiu bezpečnosť znížením pravdepodobnosti úniku paliva.

POZNÁMKA: Úroveň naplnenia je 25 mm pod spodkom plniaceho hrdla.

Ilustrácia dvoj jednotkového hydraulického čerpadla Kanzaki

Hydrostatický pohon je vybavený duálnym hydraulickým čerpadlom Kanzaki® DUP 17SB. Toto duálne čerpadlo poskytuje dlhšiu životnosť a menej údržby ako konkurenčné jednotky.

Čerpadlo je pre lepšie chladenie a dlhšiu životnosť komponentov vybavené hriadeľom poháňaným ventilátorom. Ložiská s výkyvnými doskami sú valčekové oproti guličkovým ložiskám pre celkovú dlhšiu životnosť čerpadla.

Ilustrácia rozloženia prevodovky

Prevodový modul integruje duálne čerpadlá a riadiace ventily do jedného puzdra. Čerpadlo je poháňané hriadeľom od motora. Izolátor zaisťuje znížené vibrácie medzi motorom a modulom prevodovky.

Na podvozku sú nainštalované dva motory, ktoré priamo prenášajú výkon na obe kolesá. Dôležitými súčasťami celkovej účinnosti systému pohonu sú taktiež vysokokvalitné kolesové motory TG0310 s objemom 333 cm³ od spoločnosti Parker Ross a časť hydraulického čerpadla a motorovej divízie od spoločnosti Parker Hannifin^®.

Medzi hydraulickým modulom a motormi kolies sú inštalované pevné hydraulické vedenia pre dlhú životnosť.

Kanzaki je ochranná známka spoločnosti Kanzaki Kokyukoki Manufacturing Company.
Parker Hannifin je ochranná známka spoločnosti Parker Intangibles, LLC.

Platforma obsluhy

Kosačka Z997R Diesel ZTrak™ je ergonomicky navrhnutá tak, aby poskytla obsluhe príjemnú a pohodlnú jazdu a zároveň zvýšila produktivitu.

Dvojpákové ovládanie hydrostatického pohonu

• Obsluha môže zvoliť rýchlosť jazdy a smeru jednoduchým pohybom pák dopredu alebo dozadu.
• Pozitívna poloha zámku neutrálu riadiacich pák poskytuje vyššiu bezpečnosť.
• Doširoka výklopné riadiace páky sa ľahko vyklopia pri vstupe a výstupe z plošiny vodiča.

Komfortné a pohodlné rukoväte

Balík komfortu a pohodlia obsahuje veľké, ergonomicky tvarované ovládacie páky so špeciálne vypchatými rukoväťami a vstavané elektronické ovládače na zdvíhanie alebo spúšťanie žacej lišty a vypnutie pohonu nožov.

Ovládacie tlačidlá

Tlačidlo (A) na ľavej páke ovládania pohybu zdvihne kosačku. Tlačidlo (B) na pravej ovládacej páke vypne vývodový hriadeľ (PTO).

Po vypnutí vývodového hriadeľa pomocou tlačidla sa musí spínač vývodového hriadeľa zatlačiť smerom dole a znova vytiahnuť, aby sa vývodový hriadeľ opäť zapol.

Jednoducho použiteľná parkovacia brzda

Páka parkovacej brzdy

• Pozitívna pozícia parkovacej brzdy umožňuje vodičovi parkovať na svahu a zablokovať parkovaciu brzdu počas prepravy na prívese.
• Parkovacia brzda automaticky vypne stroj počas núdzového zastavenia, aby sa zvýšila bezpečnosť.

Odpružené sedadlo s komfortným nastavením

Odpružené sedadlo s komfortným nastavením

Odpružené sedadlo poskytuje vodičovi príjemnú jazdu tým, že mu umožňuje prispôsobiť si sedadlo svojim preferenciám. Posunutie sedadla dopredu a dozadu umožňuje operátorovi zvoliť si aký potrebuje priestor pre nohy. Ovládač pohodlia jazdy prispôsobuje vertikálne odpruženie pre tvrdú alebo mäkkú jazdu.

Kľúčové vlastnosti zahŕňajú:

• Vysoká opierka chrbta pre dobrú oporu
• Odpružené sedadlo so štandardnými nastaviteľnými lakťovými opierkami
• Ovládač na odpruženie sedadla nastaviteľný pre rôznych operátorov
• Posunutie vpred a vzad tak, aby sedadlo vyhovovalo všetkým operátorom
• Bezpečnostný pás s navíjačom

Ovládací panel s ovládačom nastavenia výšky kosenia

Otočný ovládač nastavenia výšky kosenia

Jednodotykový systém zdvíhania žacej lišty je najlepší vo svojej triede:

• Na nastavenie nie je potrebný žiadny nástroj
• Otočný ovládač používaný v spojení s tlačidlom na zmenu výšky rezu
• Ľahko použiteľný dizajn pre zvýšenie produktivity umožnením zmeny výšky kosenia zo sedadla

Dlhé servisné intervaly

Multifunkčná páka je štandardnou výbavou modelu X950R. Umožňuje operátorovi zdvíhanie a spúšťanie žacej lišty, ako aj zdvíhanie, spúšťanie a vyprázdňovanie zberného koša. Táto páka robí obsluhu veľmi pohodlnou a intuitívnou a umožňuje traktoru X950R najrýchlejší proces vyprázdňovania koša na trhu. Páka je umiestnená na pravej strane, kde sa obsluha nakláňa keď sa pri vyprázdňovaní zásobníka pozerá dozadu.

Ovládacie tlačidlá žacej lišty

Tlačidlo (A) na ľavej páke ovládania pohybu zdvihne kosačku. Tlačidlo (B) na pravej ovládacej páke vypne vývodový hriadeľ (PTO).

Po vypnutí vývodového hriadeľa pomocou tlačidla sa musí spínač vývodového hriadeľa zatlačiť smerom dole a znova vytiahnuť, aby sa vývodový hriadeľ opäť zapol.

Jednoduchá údržba

Otvorená zadná kapota

Komponenty údržby sú ľahko viditeľné a prístupné:

• Otvorený priestor motora umožňuje plný prístup ku komponentom motora a miestam údržby.
• Teplo motora sa udržiava mimo dosahu obsluhy.
• Vyklopené sedadlo umožňuje ľahký prístup k hydraulickému systému.
• Vyklápací podlahový panel umožňuje ľahký prístup k vretenám žacej lišty.

Zámok a závesy kapoty

Zámok kapoty

Otvorená kapota pre prístup k bodom údržby

Kapota má jeden centrálny stredový zámok a je výklopná, aby uľahčila jej demontáž a montáž počas údržby motora.

Nádržka na chladiacu kvapalinu a olejový filter

Vyklápací servisný panel

Kosačka Z950R ZTrak

U všetkých kosačiek John Deere série R je štandardná exkluzívna dvojročná/motohodinami neobmedzená a trojročná/1500 motohodinová (podľa toho, čo nastane skôr) záruka. Záruka je najlepšia v odbore a stavia spoločnosť John Deere do popredia komerčného kosenia. Je tiež bezproblémová, pričom jedna spoločnosť spracúva všetky doklady.

36 mesiacov alebo 1 500 hodín, podľa toho, čo nastane skôr. Prvých 24 mesiacov, bez obmedzenia hodín.

Z997R a 72-in. (183-cm) 7-Iron Pro s bočným vyhadzovaním zobrazuje prečnievanie žacej lišty

Z997R zobrazená s 72-in. (183-cm) 7-Iron PRO žacou lištou s bočným vyhadzovaním

Pre kosačku Z997R Diesel ZTrak™ sú k dispozícii tri možnosti žacích jednotiek:

• 60-in. (152 cm) 7-Iron™ PRO s bočným vyhadzovaním je vhodná pre rôzne kosiace práce, vrátane orezávania a úpravy trávnika.
• 60-in. (152 cm) kosačka so zadným vyhadzovaním je vyrobená z ocele 7-gauge, s priemerom 4,5 mm pre väčšiu pevnosť a dlhú životnosť. Je ideálna pre oblasti, kde sú počas kosenia prítomní ľudia.
• 72-in. (183 cm) 7-Iron PRO, žacia lišta s bočným vyhadzovaním je vhodná na rôzne kosiace práce, vrátane orezávania a starostlivosti o väčšie pozemky.

Na každej žacej lište komerčných kosačiek sú tri 25 mm remenice, ktoré sú kované za studena a kvôli pevnosti tepelne upravené. Remenice sú podporované presnými guľkovými ložiskami, ktoré poskytujú vynikajúci výkon a spoľahlivosť.

Teleso remenice je vyrobené z liateho hliníka leteckej kvality. Táto jedinečná forma odliatku zahŕňa v domci vystužovacie kliny, ktoré zvyšujú pevnosť aj plochu chladiaceho povrchu, aby obstáli v komerčných aplikáciách:

• Remenice môžu byť premazané zhora a na prístup k nim nie je potrebná žiadna demontáž.
• Domce remeníc z liateho hliníka majú zosilnené vystužovacie kliny, ktoré zvyšujú pevnosť.
  • Dodatočný chladiaci povrch
  • Zaťaženie rozdelené na veľkú plochu

Žacia jednotka 60-IN. (152 cm) 7-IRON PRO

Žacia jednotka 60 in. 7-Iron PRO

Vlastnosti:

• Vyššia rýchlosť špičky čepele - 4541 m/min (272 km/hod) poskytuje viac úderov čepele na vzdialenosť jazdy dopredu.
• Predný usmerňovač je navrhnutý tak, aby lepšie spravoval prúdenie vzduchu a reguloval odrezky.
• Výstuha domca remenice pre ešte väčšiu štrukturálnu odolnosť.
• Zvýšený vývod vyhadzovania zaisťuje rovnomernú distribúciu odrezkov.
• 4,5 mm oceľová konštrukcia poskytuje životnosť priemyselnej kvality.
• Konštrukcia s tromi remenicami poskytuje hladký a rovnomerný rez.
• Plastový deflektor vyhadzovania znižuje poškodenie zelene a bráni je odolný voči ohnutiu.
• Tvarovaná oceľová žacia lišta je vyrazená z jedného oceľového plechu, aby sa odstránili rohy, kde sa môže zhromažďovať tráva.
• Hlboká žacia lišta podporuje zvýšenú účinnosť podtlaku, ktorý znižuje šancu na spadnuté odrezky.
• Pohon hriadeľom z motora do kosačky poskytuje vynikajúcu spoľahlivosť.
• Pohon remeňom efektívne prenáša energiu z prevodovky na remenice.
• Maznice remeníc je možné mazať zhora.
• Rýchle zmeny nastavenia výšky rezu sa ľahko používajú.
• K dispozícii sú aj mulčovacie súpravy Tricycler™.
• Prekrytie čepele o 40 mm je takmer o 20 mm väčšie ako u predchádzajúcich žacích jednotiek, znižuje počet vynechaných stebiel trávy.

Žacia jednotka 60-IN. (152 cm) so zadným vyhadzovaním

Žacia jednotka 60-IN. (152 cm) so zadným vyhadzovaním

Žacia jednotka 60-IN. (152 cm) so zadným vyhadzovaním je ideálna pre:

• Oblasti, kde sú počas kosenia prítomní ľudia
  • Školy
  • Parky
  • Detské ihriská
  • Dopravné oblasti (mestské bulváre, cesty atď.)
• Podmienky a oblasti použitia s dlhou trávou a burinou, kde veľké rozptýlenie trávy (parkové plochy, krajnice ciest atď.) nie je podstatné

Niektoré štátne požiadavky určujú, že kosačka musí byť vybavená zadným vyhadzovaním:

• Žacia jednotka je vyrobená zo 4,5 mm hrubej ocele pre vyššiu pevnosť a dlhú životnosť.
• Masívna oceľová tyč s priemerom 1,9 cm je privarená k obvodu kosačky kvôli zvýšenej pevnosti.
• Hlboká jednotka podporuje prúdenie vzduchu, takže je možné spracovať viac materiálu.
• Obsluha sa môže orezávať oboma stranami.
• Unikátny systém, ktorý je navrhnutý tak, aby obmedzoval zhlukovanie a zhŕňanie obyčajne spojené s kosačkami so zadným vyhadzovaním.
• Výška rezu od 2,54 cm až do 12,7 cm v prírastkoch po 1,3 cm umožnia obsluhe splniť podmienky kosenia.
• Kopírovacie kolesá, valčeky alebo plazy namontované na boku zdvíhajú žaciu jednotku na nerovnom povrchu, aby sa zachoval dobre upravený vzhľad.
• Remenice môžu byť premazané bez nutnosti odstránenia ochranných krytov.
• 25 milimetrové, za studena kované remenice, sú spoľahlivé.
• Tepelné spracovanie remeníc poskytuje dodatočnú pevnosť.

Žacie jednotky sú certifikované

Kosačka Z950M ZTrak

Žacie jednotky sú vyhodnocované výrobcom (John Deere Turf Care) a spĺňajú bezpečnostné špecifikácie ANSIB71.4 2004 a EN ISO5395 pre komerčné zariadenia na starostlivosť o trávniky.

Žacia jednotka 72-IN. (183 cm) 7-IRON PRO

183 cm žacia jednotka 7-IRON PRO

Z997R so žacou lištou 72-in. (183 cm) 7-Iron PRO

Vlastnosti:

• Vyššia rýchlosť špičky čepele - 4572 m/min (274 km/hod) poskytuje viac úderov čepele na vzdialenosť jazdy dopredu.
• Výstuha domca remenice pre ešte väčšiu štrukturálnu odolnosť.
• Zvýšený vývod vyhadzovania zaisťuje rovnomernú distribúciu odrezkov.
• 4,5 mm oceľová konštrukcia poskytuje životnosť priemyselnej kvality.
• Konštrukcia s tromi remenicami poskytuje hladký a rovnomerný rez.
• Plastový deflektor vyhadzovania znižuje poškodenie zelene a bráni je odolný voči ohnutiu.
• Tvarovaná oceľová žacia lišta je vyrazená z jedného oceľového plechu, aby sa odstránili rohy, kde sa môže zhromažďovať tráva.
• Hlboká žacia lišta podporuje zvýšenú účinnosť podtlaku, ktorý znižuje šancu na spadnuté odrezky.
• Pohon hriadeľom z motora do kosačky poskytuje vynikajúcu spoľahlivosť.
• Pohon remeňom efektívne prenáša energiu z prevodovky na remenice.
• Maznice remeníc je možné mazať zhora.
• Rýchle zmeny nastavenia výšky rezu sa ľahko používajú.
• K dispozícii sú aj mulčovacie súpravy Tricycler™.
• Prekrytie čepele o 40 mm je takmer o 20 mm väčšie ako u predchádzajúcich žacích jednotiek, znižuje počet vynechaných stebiel trávy.
