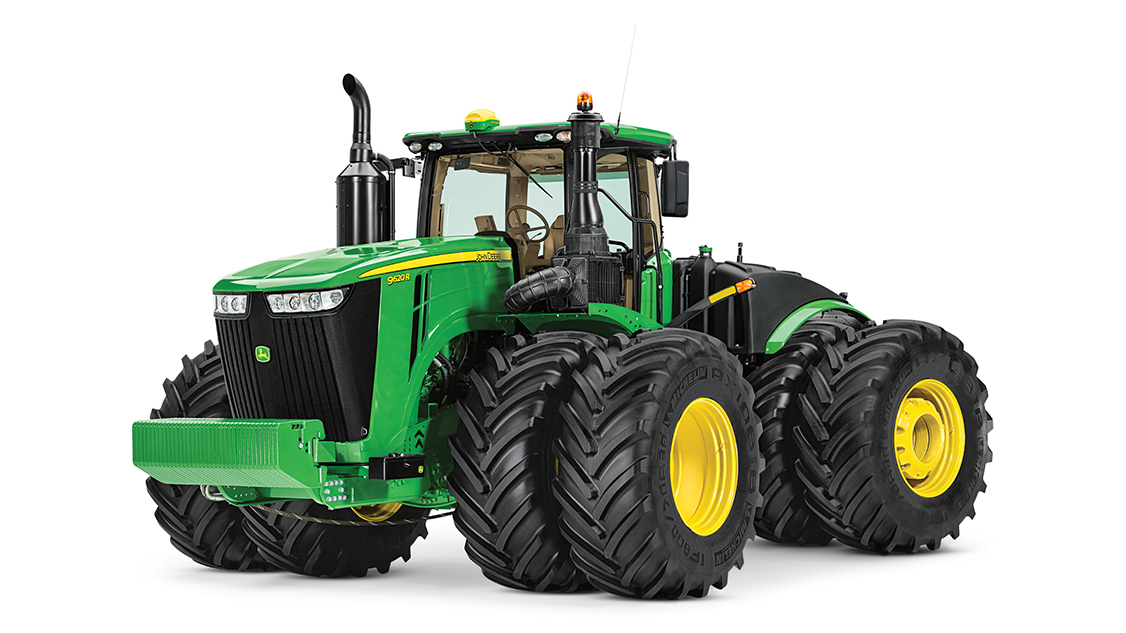

Váš výkonný všestranný pomocník

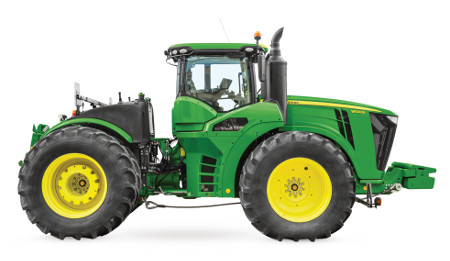

Kolesové traktory série 9R - váš výkonný všestranný pomocník

Traktor rady 9R je chytrou voľbou, pokiaľ hľadáte univerzálnosť. Vďaka širokej škále závaží a volieb kolies perfektne vykonáva rôzne aplikácie po celý rok a takmer vo všetkých podmienkach.

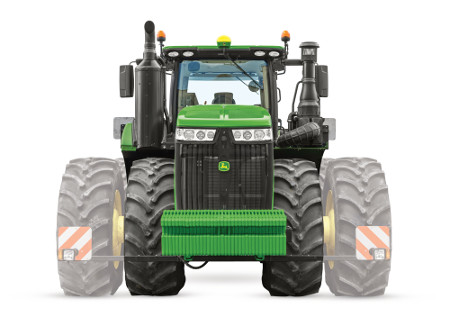

Rozmery

Rozmery série 9R

Robustná konštrukcia: najpriestornejšia kabína na trhu v kategórii kolesových traktorov.

Rázvor náprav

3807 mm (9420R - 9470R)

3912 mm (9520R - 9620R)

Celková dĺžka (s prednými závažiami, bez závesu)

7593 mm (9420R - 9470R)

7697 mm (9520R - 9620R)

Šírka (minimálna, v závislosti od nastavenia pneumatík)

3050 mm s jednoduchými pneumatikami 800/70R38

3860 mm s dvojmontážami pneumatík 620/70R42

4300 mm s dvojmontážami pneumatík 710/70R42

Celková výška (horná časť kabíny)

3979 mm

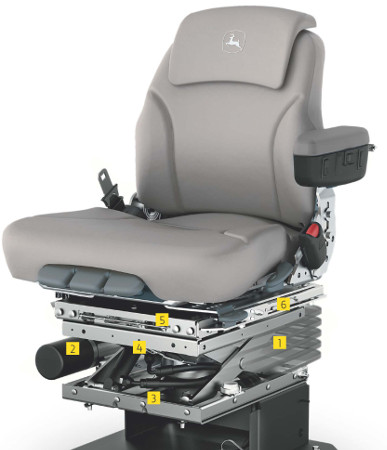

ActiveSeat

ActiveSeat izoluje až do 90% vertikálnych pohybov

ActiveSeat využíva elektro-hydraulickú technológiu v kombinácii so vzduchovým odpružením. ActiveSeat absorbuje až 90 percent vertikálnych pohybov a zaistí obsluhe lepšiu kvalitu jazdy ako bežné pneumaticky odpružené sedadlá.

1. Nožnicové odpruženie
2. Zásobník vzduchu
3. Accelerometer
4. Ovládač sedadla ActiveSeat
5. Vzduchový kompresor a pružina
6. Priečny tlmič

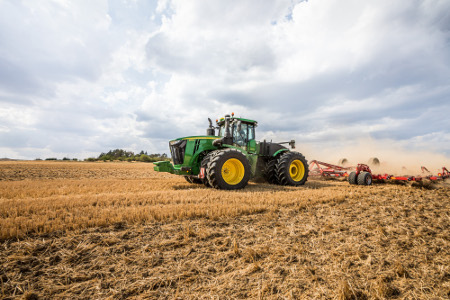

Kolesá a náboje

Séria 9R ponúka liatinové stredy kolies a rôzne rozmery pneumatík

Traktory rady 9R sú vybavené liatinovými stredmi kolies s rôznymi rozmermy pneumatík s priemerom 2,05 m. Riešenie s liatinovými stredmi je robustnejšie a má dlhšiu životnosť a zároveň predstavuje ďalšie závažie pre doťaženie traktora. Pri dvojmontáži kolies sú štyri vnútorné kolesá liatinové a štyri vonkajšie kolesá oceľové, niektoré konfigurácie majú rozperku.

Všetky kolesové traktory rady 9R vybavené nápravami s priemerom 120 mm x 3048 mm využívajú náboje s dvoma klinmi. Táto konštrukcia zdvojnásobuje upínaciu silu a zvyšuje spoľahlivosť v prevádzke.

Všetky hodnoty vychádzajú z plne doťaženého stroja 9R o hmotnosti 27 225 kg.

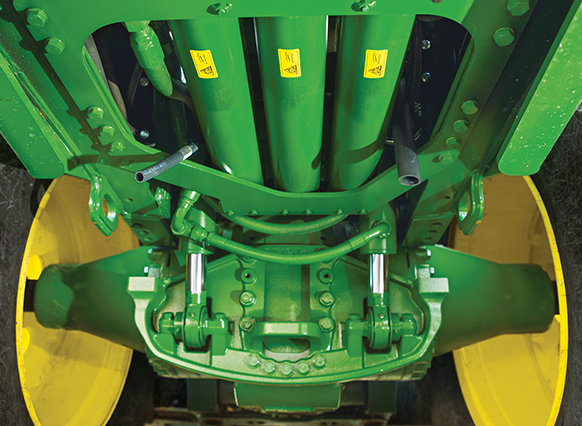

Odpruženie Hydracushion

HydraCushion znižuje poskakovanie traktora a zvyšuje komfort obsluhy

Systém odpruženia HydraCushion, zkonštruovaný špeciálne pre nasadenie s najťažším náradím, prináša v kombinácii s komponentmi pohonu všetkých kolies (4WD) značné navýšenie ťahovej sily. Znižuje poskakovanie traktora vo vertikálnom smere, čín je zaistené, že traktor prenáša viac výkonu na povrch, zatiaľ čo obsluha ocení komfortnejšiu jazdu.

Rovnako značne obmedzuje hojdanie a skákanie stroja počas prepravy po ceste. Týmto systémom odpruženého zavesenia prednej nápravy môžu byť vybavené modely 9520R a 9570R, u traktorov 9620R je súčasťou štandardnej výbavy stroja.

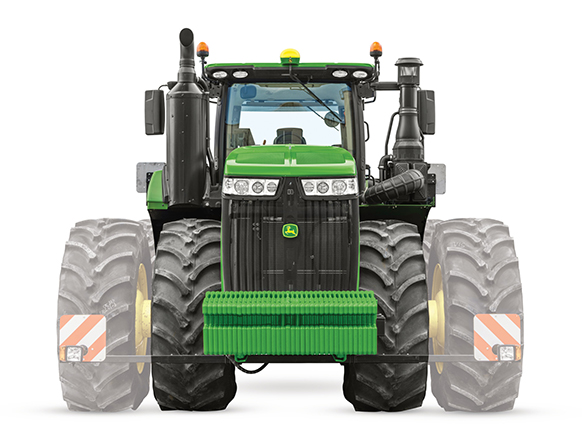

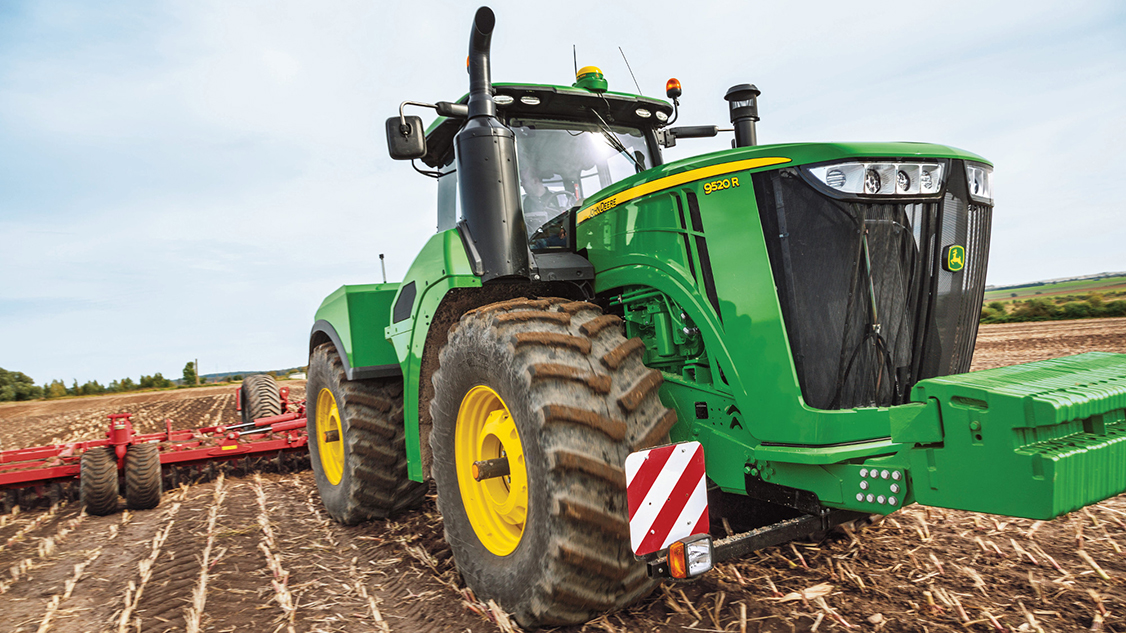

Doťaženie

Správne doťaženie traktora rady 9R ohľadom na rozmery pneumatík, celkovú hmotnosť traktora, rozloženie hmotnosti medzi prednou a zadnou nápravou a umiestnenie ťažiska zvýši produktivitu a zníži spotrebu paliva. Predajca John Deere vám podrobne poradí ohľadom správneho doťaženia traktora pre rôzne aplikácie behom predaja i následného používania, aby váš traktor dosahoval maximálneho výkonu.

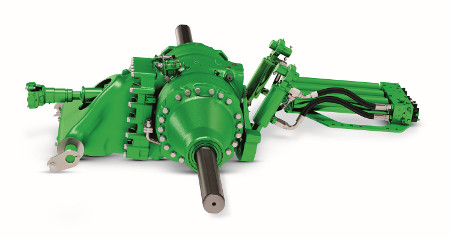

Nápravy s jednoduchou a dvojitou redukciou

Nápravy s jednoduchou a dvojitou redukciou

Integrované planetové koncové prevody rovnomerne rozdeľujú zaťaženie náprav pre znéženie namáhania jednotlivých ozubených kolies a hriadeľov. Nápravy s jednoduchou redukciou pracujú v olejovom kúpeli, ktorý zaručuje účinné chladenie a vysoký výkon. Nápravy s dvojitou redukciou sú vybavené nízkotlakovým nazaním, ktoré znižuje odpor a prenáša viac výkonu na povrch pre lepšiu odolnosť a spoľahlivosť. Všetky systémy používajú tlakový a filtrovaný olej pre dlhú životnosť komponentov a ešte vyšší výkon a krútiaci moment.

Neuveriteľný výkon

Vysoký výkon s nízkou spotrebou paliva

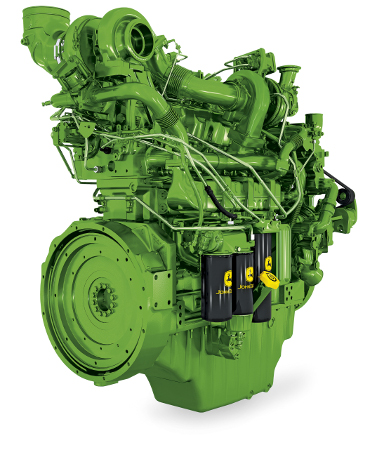

Traktory John Deere série 9R sú vybavené účinnými, spoľahlivými a výkonnými motormi zaručujúcimi vysokú úroveň celkového výkonu.

Modely s menovitým výkonom 470 až 520 koní poháňa osvedčený motor PowerTech PSS s objemom 13,5 l. Tieto dvojito preplňované motory zaisťujú konštantný výkon naprieč širokým rozsahom otáčok motora s navýšením krútiaceho momentu o 38% a výkonu o 10% nad rámec menovitého výkonu.

Dva najsilnejšie modely sú vybavené motorom Cummins QSX15 stupeň IV s objemom 15 l. Vysokotlakové vstrekovanie paliva Cummins (XPI) zaručuje čistejšie spaľovanie a rýchlejšiu odozvu motora a zároveň plní prísnejšiu emisnú normu. V kombinácii s turbodúchadlom s variabilnou geometriou lopatiek Cummins (VGT) zaručuje táto palivová sústava optimálny výkon a presnú reguláciu otáčok motora v reakcii na premenlivé zaťaženie.

Selektívna katalytická redukcia (SCR)

Kvapalina AdBlue sa v katalizátore mieša s výfukovými plynmi a tým sa ešte viac znižujú emisie NOx. Spotreba aditíva AdBlue predstavuje len 2-3% spotreby nafty.

Chladená recirkulácia výfukových plynov (EGR)

Presné množstvo ochladených výfukových plynov sa mieša s čerstvým vzduchom za účelom zníženia teploty spaľovania a tým aj emisií NOx. Tým sa znižujú emisie a spotreba paliva.

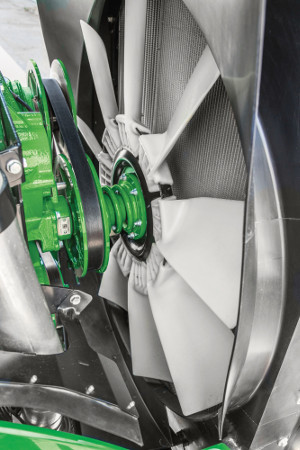

Chladiaca sústava Vari-Cool

Vari-Cool presne riadi jeho otáčky podľa požiadaviek chladenia

Systém pohonu chladiaceho ventilátora Vari-Cool presne riadi jeho otáčky podľa požiadaviek chladenia za účelom maximalizácie účinnosti motora. Sústava Vari-Cool je účinná najmä z dvoch dôvodov:

• Pohon remeňom použitý pri chladení Vari-Cool prenáša takmer 100 percentný výkon s minimom strát.
• Variabilné otáčky ventilátora sú riadené elektronicky, nastavené sú teda len otáčky potrebné pre chladenie motora a ďalších pomocných komponentov.

Pracujte tvrdšie

Motor PowerTech PSS s objemom 13,5 l má dve turbodúchadla a motor Cummins s objemom 15,0 l má turbodúchadlo s variabilnou geometriou lopatiek (VGT). Obe voľby ponúkajú vinikajúcu mernú výkonovú hnotnosť, krútiaci moment a okamžitú reakciu. Do motora tiež dodajú viac vzduchu, čo zaistí účinnú prevádzku a ďalšie navýšenie výkonnosti.

So spoločnosťou Cummins máme dlhodobé partnerstvo a ich motory využívame už v rade ďalších produktov John Deere. Naši technici sú preškolení pre servis motorov Cummins a vy tak dostanete všetkú potrebnú podporu priamo od svojho predajcu John Deere.

Úspora paliva v každom teréne

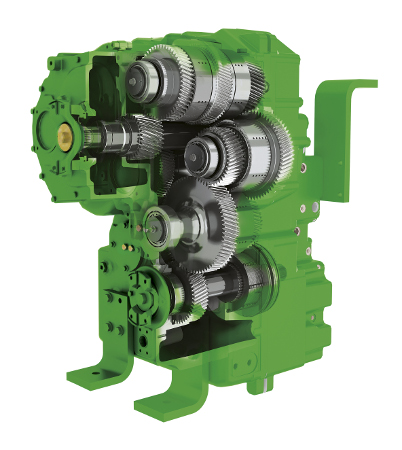

Prevodovka e18 PowerShift špeciálne vyvinutá pre všetky traktory série 9 je stelesnením hospodárnosti a produktivity.

Prevodovka e18 PowerShift ponúka maximálnu hospodárnosť spotreby paliva

Prevodovka e18, 18 rýchlostná PowerShift, má celkom 18 rýchlostí pre jazdu vpred, vrátane 10 rýchlostí v hlavnom pracovnom rozsahu 4,8 - 12,9 km/h. Táto robustná prevodovka, vyvinutá firmou John Deere, vám umožňuje zvoliť si ten správny prevodový stupeň pre vašu prácu za účelom dosiahnutia maximálnej produktivity a úspory paliva.

Radenie bez stresu

Radenie bez stresu

Prevodovka e18 so zdokonalenou funkciou Efficiency Manager je súčasťou štandardnej výbavy všetkých traktorov série 9R/9RT/9RX. Pre jazdu bez stresu radí automaticky tak, že pojazdová rýchlosť traktora je stále rovnaká, vodič sa nemusí starať o zmeny prevodového stupňa pri zmene zaťaženia stroja. Obsluha iba nastaví maximálnu požadovanú rýchlosť a prevodovka už potom sama radí podľa momentálneho zaťaženia traktora tak, aby bola nastavená rýchosť dosiahnutá pri minimálnych otáčkach motora pre čo najnižšiu spotrebu paliva.

18 prevodových stupňov pre jazdu vred a 6 pre jazdu vzad

10 prevodových stupňov v hlavnom pracovnom rýchlostnom rozsahu

Maximálna rýchlosť 40 km/h* umožňuje rýchlejšie prejazdy medzi poľami a tým vyššiu produktivitu. 10 prevodových stupňov je v hlavnom pracovnom rozsahu 4,8 - 12,9 km/h.

*9R s pneumatikami skupiny 48 pri 2100 ot/min.

Tiež s plne manuálnym riadením

Ak chce vodič radiť manuálne, môže automatickú funkciu PowerShift vypnúť tlačidlom na ovládacej jednotke CommandCenter alebo radiť manuálne riadiacou pákou na konzole CommandARM.

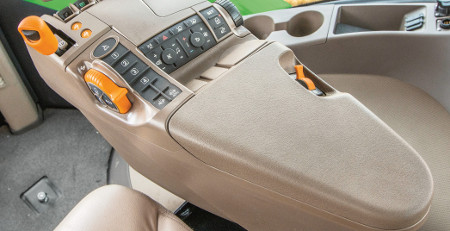

Ľahké prepínanie rýchlostí

Vari-Cool presne riadi jeho otáčky podľa požiadaviek chladenia

S funkciou Efficiency Manager môžte nastaviť dve rôzne pojazdové rýchlosti. Rýchlosť F1 môže byť nastavená pre rýchlosť od 3,2 do 20,3 km/h, F2 pre rýchlosť od 3,2 do 40 km/h. Medzi týmito rýchlosťami môžete prepínať stlačením spínača na konzole CommandARM.

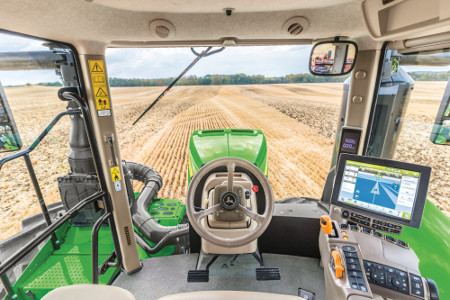

Vynikajúci komfort

Kabína ComfortView III je jednou z najtichších a najkomfortnejších kabín na trhu. Je vybavená tak, aby spĺňala všetky vaše potreby behom pracovného dňa.

Vynikajúci komfort

Keď nastúpite do kabíny CommadView II, najskôr vás zaujme jej priestor a kvalita. Vďaka bezpečnostnému sklu a čelnej protiihlukovej izolácii si vychutnáte tichú jazdu. Antireflexné okná s výhľadom 360 stupňov, moderná kapota a vylepšený systém chladenia, ktorý znižuje nepríjemné teplo v kabíne, to všetko vám zaistí bezkonkurenčný výhľad na pole.

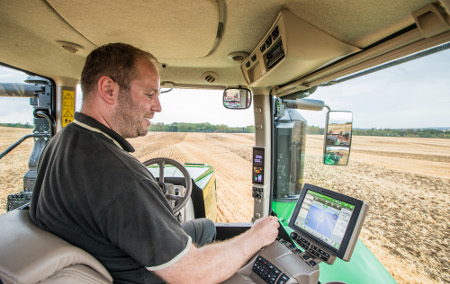

Sedadlo s uhlom otočenia 40 stupňov

Sedadlo s uhlom otočenia 40 stupňov

Lepší je tiež výhľad a komfort, hlavne pokiaľ otočíte sedadlo o 40 stupňov pre ničím nerušený výhľad na pripojené náradie. Rozdiel ucítite najmä po celodennej práci.

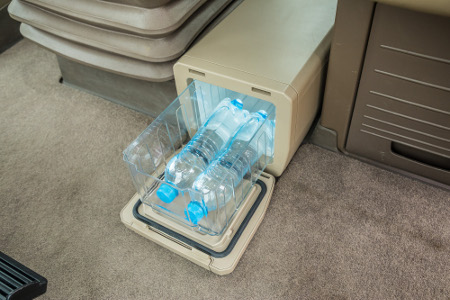

Miesto pre obed

Miesto pre obed

Radi sa o vás počas dlhých pracovných smien staráme. Do chladničky a úložného priestoru si môžte uložiť zásoby na celý deň.

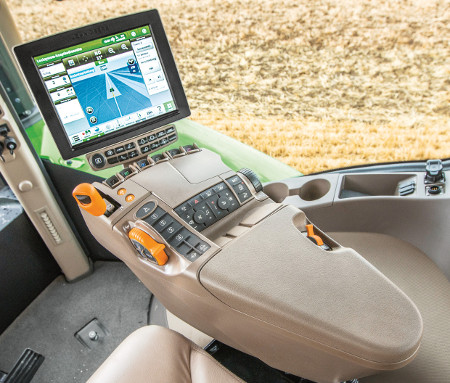

Ovládanie dotykom prstov

S displejom CommandCenter svtavaným do konzoly CommandARM traktora máte ovládanie akejkoľvek funkcie perfektne na dosah.

S CommandARM je všetko perfektne na dosah

Prehľadné displeje

Vďaka logickému menu a lište s rýchlimi voľbami je nastavenie navigácie jednoduché. Použitím funkcie QuickLine môžte teraz nahrať líniu AB stisknutím jedného tlačítka. Jas monitora je možné v noci pre lepšie pohodlie stlmiť.

Prispôsobené pre vás

Je možné si zvoliť CommandCenter 4100 (7 palcov) s aktiváciou CommandCenter AutoTrac alebo CommandCenter 4600 (10 palcov), ktorý vám tiež umožní upgradovať na aktiváciu CommandCenter Premium, ktorý teraz naviaz zahŕňa riadenie sekcií a základnú dokumentáciu.

ISOBUS certifikovaný AEF

CommandCenter 4. generácie spĺňa certifikáciu AEF pre ISOBUS. Náradie s prípravou na ISOBUS môžete ovládať prostredníctvom univerzálneho terminálu (UT) a automatické riadenie sekcií používať prostredníctvom riadiacej jednotky Task Controller (TC-SC, TC-BAS), v závislosti na úrovni certifikácii náradia.

Ešte rýchlejší prístup k pokročilým funkciám

Ovládanie jednotky CommandCenter je rovnaké ako pri tablete: prechádzanie volieb je zjednodušené prostredníctvom menu, rýchlych volieb a nápovedy. Aplikácie precízneho poľnohospodárstva môžu byť riadené priamo.

Intuitívne ovládanie

Technológia John Deere je intuitívna aj pre začiatočníkov, preto je jednoduhšie zvýšiť vašu výkonnosť, či sa už jedná o zmenu rýchlosti, nastavenie vonkajších hydraulických okruhov alebo navádzacích línií.

Správca nastavení

Správca nastavení vám umožní skrátiť dobu potrebnú pre nastavenie všetkých vašich aplikácií, napríklad motora, vonkajších hydraulických okruhov a zadného závesu a tiež konfiguráciu nastavení na joystick. Môžte tak okamžite obnoviť svoje osobné nastavenie pre náradie i traktor.

Dokumentácia je hračkou

CommandCenter 4600 je možné pripojiť k operačnému stredisku MyJohnDeere prostredníctvom bezdrôtového prenosu údajov. Súbory s nastavením môžete pohodlne odosielať z kancelárie na pole alebo z aplikačné mapy a výnosy z poľa do kancelárie. Jednoduchá dokumentácia.

Vzdialená podpora

Vy alebo váš predajca John Deere sa môžte na diaľku pripojiť k jednotke CommandCenter 4. generácie aby ste vodičovi pomohli s nastavením a obsluhou stroja a náradia ISOBUS. Zobrazovaná nápoveda naviac vašich vodičov zoznámi so všetkými funkciami.

V praxi osvedčený systé, AutoTrac

Vybavte svoj traktor prijímačom StarFire a aktivujte CommandCenter AutoTrac a ste pripravený na presné riadenie hands-free. Zvoľte si jednu z troch úrovní presnosti:

• SF1: presnosť medzi prejazdmi +/- 15 cm, bez poplatku
• SF3: presnosť medzi prejazdmi +/- 3 cm, sezónna opakovateľnosť s flexibilným obdobím aktivácie
• RTK: presnosť +/- 2.5 cm a dlhodobá opakovateľnosť

Riadenie bez námahy

Riadenie Active Command zaručuje behom prepravných rýchlostí vynkajúce ovládanie

Riadenie Active Command (ACS) znižuje úsilie potrebné k riadeniu a behom prepravných rýchlostí zaručuje vynkajúce ovládanie.

Riadenie Active Command je voľbou z výroby pre všetky traktory rady 9R 9RX. John Deere vyvinul v podobe ACS jeden z najrobustnejších a najmodernejších systémov v tomto odvetví. Či už na poli alebo na ceste, znižuje ACS úsilie potrebné k riadeniu. Systém ACS je zabezpečený proti výpadku, čo znamená, že riadenie je stále funkčné aj v prípade zlyhania jedného bodu.

Variabilný posilňovač riadenia

Zaisťuje ľahké, citlivé riadenie pri nízkych rýchlostiach a tužšie riadenie pri vyšších rýchlostiach. ACS automaticky znižuje potrebný počet otočení volantom medzi krajnými polohami na 3,5 pre rýchle otáčanie na úvrati a nutné pohyby rukou na volante o 75%. Odpor volantu sa automaticky mení podľa pojazdovej rýchlosti, pričom pri nižších rýchlostiach je potrebná nižšia sila pre hladké otáčanie na úvrati a pri vyšších rýchlostiach naopak vyššia sila zaručuje lepší komforta smerovú stabilitu.

Dynamická kontrola riadenia

Umožňuje udržať traktor v stope s minimálnou námahou. Dynamická kontrola riadenia automaticky prispôsobuje natočenie kolies voči vozovke na základe priečneho zrýchlenia traktora.

Eliminácia nevýhod klasického riadenia

Plne elektronické ovládanie riadenia odstraňuje všetky nevýhody spojené s nastavovaním klasického stĺpika riadenia. Značne obmedzuje vibrácie a úplne obmedzuje nežiadúcu vôľu riadenia.
