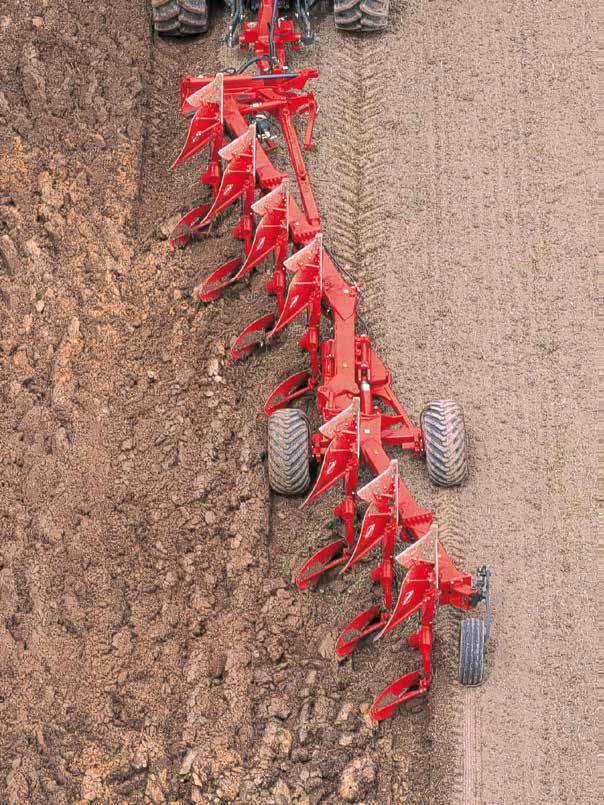

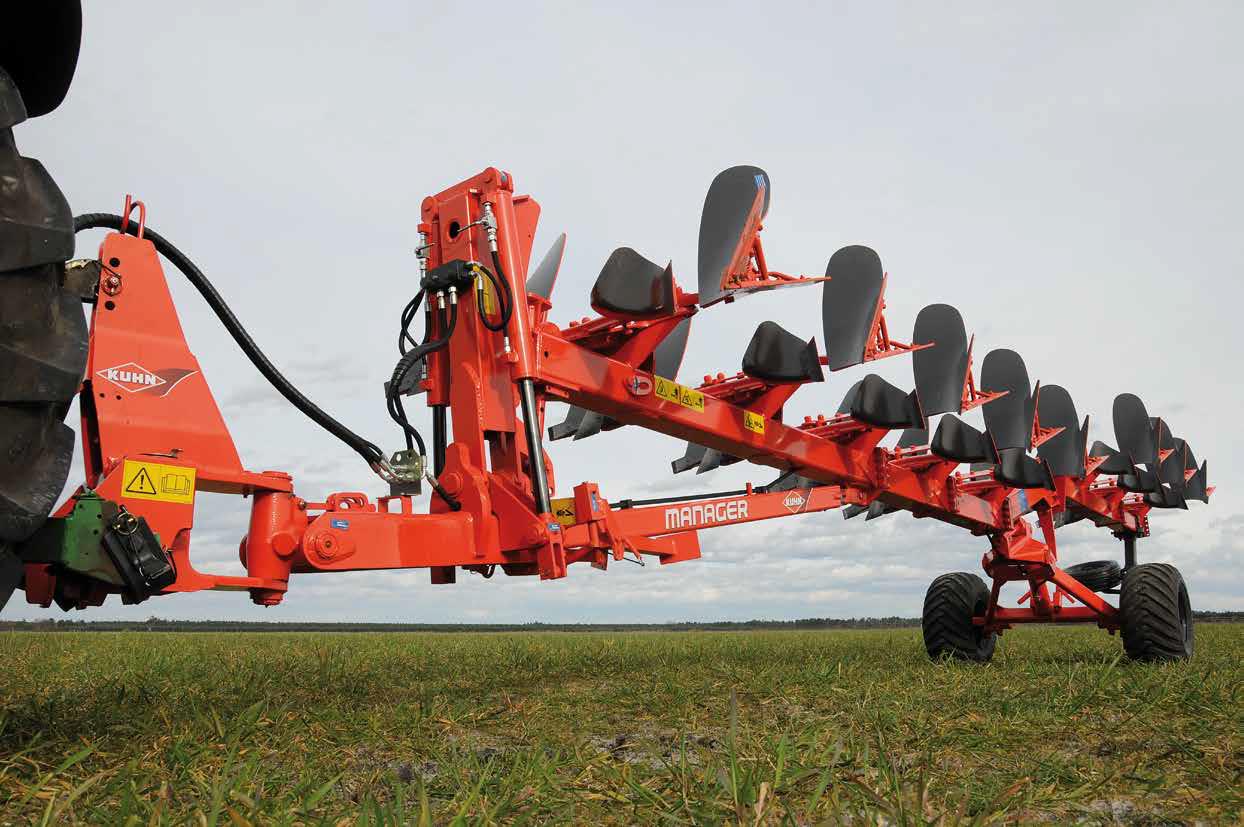

Vďaka modulovej konštrukcii rámu je možné pluh prispôsobiť na požadovaný výkon traktora.

Základný rám disponuje piatimi orbovými telesami. Vďaka stavebnicovej konštrukcii je ho možné rozšíriť o tri orbové telesa pred a dve orbové telesá za podvozok.

Hlava je spojená s rámom pluhu iba cez jeden bod otáčania. To zaisťuje optimálne rozloženie hmotnosti pre maximálnu trakciu.

Uhol zatáčania je 110 °.

Všetky tieto neprehliadnuteľné výhody sú zaistené vďaka kardanovému kĺbu z oceľovej liatiny.

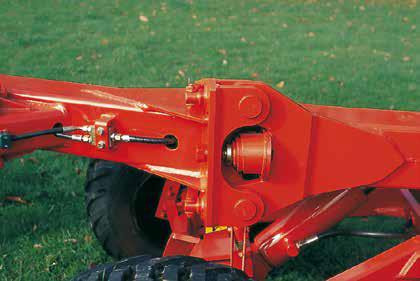

Patentovaný kĺb rámu

Umožňuje optimálne nezávislé prispôsobenie prednej a zadnej časti pluhu (brané od podvozku pluhu) k terénu.

Umožňuje rovnejšie a kratšie úvrate. To znamená, že keď traktor dochádzajú na koniec poľa, môže byť predná časť pluhu zdvihnutá a druhá ešte zahĺbená. Naopak je tomu po otočení. Najprv sa zahĺbi predná časť a po chvíli aj tá zadná. Pri otáčaní pluhu alebo počas transportu sa spojenie automaticky zamkne.

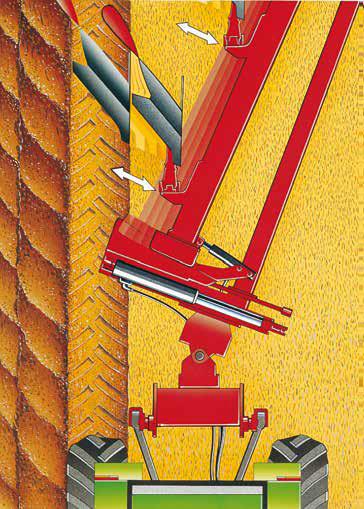

Hydraulické nastavenie prvej radlice

Prvé orbové teleso je možné hydraulicky nastaviť na rôzne pracovné zábery alebo ho úplne vyradiť z činnosti.

Jednoduché prispôsobenie prvého orbového telesa rôznym vnútorným rozchodom traktora. V náročných podmienkach je možné upraviť pracovný záber prvého orbového telesa alebo ho vysunúť úplne za koleso traktora, to znamená do brázdy, kde je úplne vyradené z činnosti.

Patentované hydraulické ovládanie

Jeden okruh hydrauliky traktora ovláda ako zdvíhanie pluhu, tak otáčanie pluhu. V praxi to znamená, že prídete na úvrať, zatiahnete za páčku, pluh sa zdvihne a ak držíte páčku ďalej, začne sa pluh i otáčať - ľahšie to už nejde.

Transport a hydropneumatické odpruženie

Pluh je veľmi stabilný vďaka trojbodovému pripojeniu k traktoru a vďaka dvom kolesám podvozku pluhu počas otáčania pluhu i počas transportu. Naviac sú vďaka hydropneumatickému odpruženiu tlmené rázy, ktoré šetria traktor aj samotný pluh a zvyšujú komfort počas transportu.

Kroková zmena záberu sa prevádza zmenou pozície skrutiek na ráme. Puzdra skrutiek sa vyznačujú vysokou odolnosťou a životnosťou.

• Skrutka sa prestrihne pri tlaku 4000 kg na dláto
• Odolný strižný mechanizmus
• Rýchla a bezproblémová výmena skrutky
• Konštantná pracovná hĺbka: i po dlhšom užívaní nedochádza k opotrebovaniu systému

Hydraulické nonstop istenie proti kameňom NSH funguje spoľahlivo za všetkých podmienok.

Veľkou výhodou istenia NSH je nastaviteľný tlak, ktorý uvoľní orbové teleso v prípade nabehnutia na prekážku (na dláto 600 až 1300 kg). Vďaka tomuto rozsahu je možné pluh ľahko nastaviť na rôzne vlastnosti a odpor pôdy.

Pri hlbokej orbe v ťažkých pôdach s veľkým pracovným záberom vzrastie odpor pôdy na každom orbovom telese. V takom prípade je nutné tlak v systéme zvýšiť, aby nedochádzalo k samovoľnému vyhlbovaniu pracovného telesa (bez toho aby nabehlo na prekážku).

Naopak pri plytkej orbe v ľahkých pôdach s malým pracovným záberom sa zmenší odpor pôdy na každom orbovom telese. V takomto prípade je nutné tlak v systéme znížiť, pretože by aj v prípade nabehnutia orbového telesa na kameň bol vzniknutý odpor príliš malý na to, aby sa orbové teleso vyhĺbilo.

• Nastavenie tlaku v systéme možno vykonať veľmi jednoducho a rýchlo pre všetky orbové telesá súčasne a rovnomerne pomocou hydrauliky traktora.
• Jednoduchá robustná konštrukcia s malým množstvom pohyblivých častí (kované a vytvrdnuté), ktorých funkcie majú veľmi jemný chod, ktorý je šetrný k použitým materiálom, chráni jednotlivé časti pluhu a zabraňuje nebezpečenstvu upchatia pluhu.
• Systém ponúka obdivuhodné vyhĺbenie orbového telesa až 60 cm (výhoda pri nabehnutí na veľký alebo plochý kameň, ktorý sa vzprieči).
• Bočné vybočenie až 20 cm.

Krivka tlaku pri vyhĺbení orbového telesa:

Krivka tlaku pri vyhĺbení orbového telesa

Počas vyhlbovania orbového telesa nedochádza k poklesu tlaku, ale k ľahkému nárastu tlaku, čo je dôležité pri opätovnom zahĺbení, obzvlášť v ťažkých a/alebo tvrdých pôdach.

Špeciálne vybavenie na prianie

• VARIBAR - umožňuje nastavenie tlaku počas jazdy, čo môže byť veľmi zaujímavé pre tých, ktorých polia sa vyznačujú meniacimi sa podmienkami, a pre služby.
• MAXIBAR - na zvýšenie tlaku v systéme pre zaťaženie 2 500 kg - pre extrémne tvrdé pôdy.

• Zlepšenie ťahového výkonu traktora
• Nižšia spotreba paliva
• Široké pneumatiky traktora, dvojmontáž alebo pásový podvozok pre zvýšenie ťahového výkonu traktora
• Neutužovanie dna brázdy
• Zníženie opotrebenia stien pneumatík
• Orbu ON LAND je možné kedykoľvek prestaviť na klasický typ orby

Cez 20 rôznych tvarov orbových telies sa prispôsobí všetkým bežným aj špeciálnym pracovným podmienkam.

Triplex odhrňovačka

Triplex odhrňovačka

Len u firmy KUHN: Triplex odhrňovačka s nerovnakou hrúbkou vrstiev a o 40% dlhšou životnosťou. Iba odhŕňovačky KUHN majú na prednej strane 3,3 mm hrubú vytvrdenú vrstvu. Toto Vám ušetrí náklady.

Odhŕňovačky Triplex sú zložené z troch vrstiev (predná tvrdá, prostredná pružná, zadná tvrdá).

Zaujímavosťou je, že vrstvy nie sú rovnako silné. Zadná tvrdá vrstva je tenšia a predná je hrubšia asi o 40%. Výsledkom je ľahko overiteľná nadpriemerná tvrdosť a hrúbka vytvrdenej opotrebiteľnej vrstvy. V celkovom súčte vedú tieto skutočnosti k jasnému výsledku, a to k znižovaniu nákladov za spotrebné diely.

Vysoký a široký výmenný diel odhrňovačky pre dôkladnú ochranu telesa.

Orbové teleso N

Orbové teleso N

Univerzálne orbové teleso, vpredu má valcovitý tvar (kvôli dobrému drobeniu) a vzadu má vlnovitý tvar (pre správne obracanie a rozmetanie).

Orbové teleso H

Orbové teleso H

Orbové teleso škandinávskeho typu pre oranie v stredných až ťažkých pôdach. Teleso H dáva vytvarovanú povrchovú úpravu pluhu.

Poloskrutkovité orbové teleso L

Poloskrutkovité orbové teleso L

V praxi má toto orbové teleso rad výhod: univerzálne použitie (cez pojazdovú rýchlosť možno riadiť intenzitu drobenia), bezproblémové zapravenie pozberových zvyškov (správne otočenie brázdy) a vďaka širšej brázde je možné použiť širšie pneumatiky traktora, čo je zárukou lepšej trakcie a tým aj zníženie spotreby paliva, menšie opotrebenie bokov pneumatík, čo v celkovom súčte znamená nižšie prevádzkové náklady.

Orbové teleso Diamond

Orbové teleso Diamond

Úspora cca 15 - 25% ťahovej sily. Vďaka jej širokému tvaru tvorí široké brázdy pre traktory s širokými pneumatikami.

Pásikové orbové teleso VP

Pásikové orbové teleso VP

Vďaka pásikom je zmenšená kontaktná plocha a zabraňuje sa tak nalepovanie hliny na odhŕňovačku v ílovitých pôdach. Toto orbové teleso veľmi dobre obracia a zapravuje.

Otočný plaz

Všetky orbové telesá sú vybavené otočnými plazmi s možnosťou nastavenia sklonu telesa. Otočné plazy majú dvakrát dlhšiu životnosť než bežné plazy a znižujú tak náklady za opotrebiteľné diely.

Rozsiahle nezávislé prieskumy odborných inštitúcií dospeli k riešeniu, že v priemere 50% celkových nákladov na pluhy pripadá na ich opotrebiteľné diely. Preto počas orby musíte nutne dbať na výber kvalitných, cenovo prijateľných opotrebiteľných dielov. Čo sa týka kvality a ceny, sú na trhu veľké rozdiely!

Dláta

Všetky dláta KUHN sú vyrobené z veľmi kvalitnej špeciálnej ocele, ktorá je zápustkovo kovaná tlakom 5500 ton a následne vytvrdená.

Pri kovaní je materiál v zápustke koncentrovaný tam, kde je to najviac potrebné, to znamená tam, kde je počas orby najväčšie opotrebovanie. Štruktúra kovu sa nepoškodzuje, ale naopak zhutňuje.

Celkovým výsledkom je nadpriemerná životnosť dlát, ktorú využije každý majiteľ pluhov KUHN, pretože mu výrazne zníži náklady na opotrebiteľné diely.

Lemeše MARATHON

Lemeše MARATHON

Lemeše Marathon sú vyrobené z veľmi zušľachtenej špeciálnej ocele a sú zápustkovo kované tlakom 5500 ton. Podobne ako dláta majú aj lemeše nadpriemernú životnosť, pretože sa počas zápustkového kovania štruktúra kovu neporušuje, ale zhutňuje, a vďaka tomu sú tieto lemeše zložené z až o 70% viac materiálu.

Všetky naše lemeše sú v prednej časti zosilnené, a preto sú vhodné aj do kamenistých pôd.

Predradličky

Predradličky

• Kónické spojenie medzi predradličkou a hlavným držiakom garantujú pevné usadenie.
• Horná a dolná predradlička je pripevnená každá zvlášť a môže byť preto ľahko samostatne nastavená.
• Nastavenie do troch smerov pre optimálne prispôsobenie voči krájadlu.
• Strižná skrutka zabraňuje poškodeniu predradličky (napr. kamene).
• Ponuka mnohých modelov do rôznych podmienok

Zakapovače - náhrada za predradličky

Zakapovače

• Zaklapovač je pripevnený priamo na stĺpici pluhu - nie na odhŕňovačky. To zaručuje pevné držanie zaklapovača a odľahčenie odhŕňovačky.
• Zaklapovač je možné výškovo i uhlovo nastaviť a tým ho možno prispôsobiť rôznym pracovným hĺbkam.

Krájadlo

Krájadlo

Kotúčové krájadlo s priemerom 500 alebo 600 mm, ozubené alebo hladké umožňuje hladké odrezanie brázdy.

• Veľmi hladká horná vrstva zabraňuje nalepovaniu hliny a tým aj upchávaniu.
• Nastaviteľná pracovná hĺbka a bočný odstup od orbového telesa.
• Ideálne nastavenie krájadla a predradličky je umožnené vďaka nastavovacím skrutkám. Tak môžete zabrániť upchávaniu v priestore medzi krájadlom a predradličkou.

Namiesto kotúčového krájadla je tiež možné použiť nožové krájadlo - praktické riešenie s nízkymi nákladmi.
